有机触变剂的流变性质

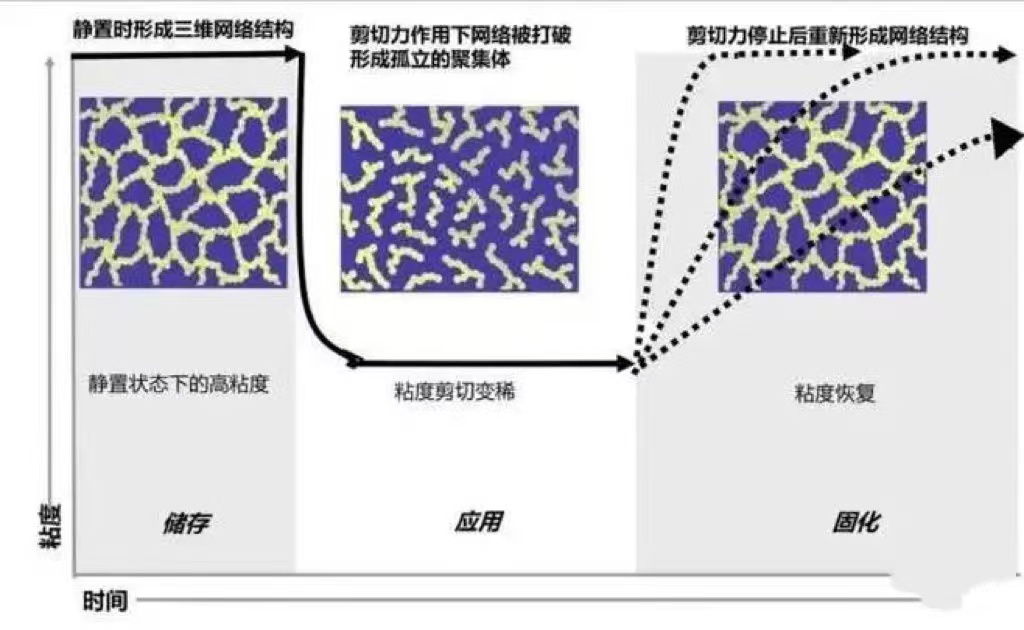

含有有机触变剂的涂料是高度触变性的，这类涂料受到剪切时，粘度将会下降；剪切力消失，涂料将再度变稠，粘度恢复速度则比受力后降低的速度慢得多。含某种有机触变剂的涂料的流变学表现如下图所示。

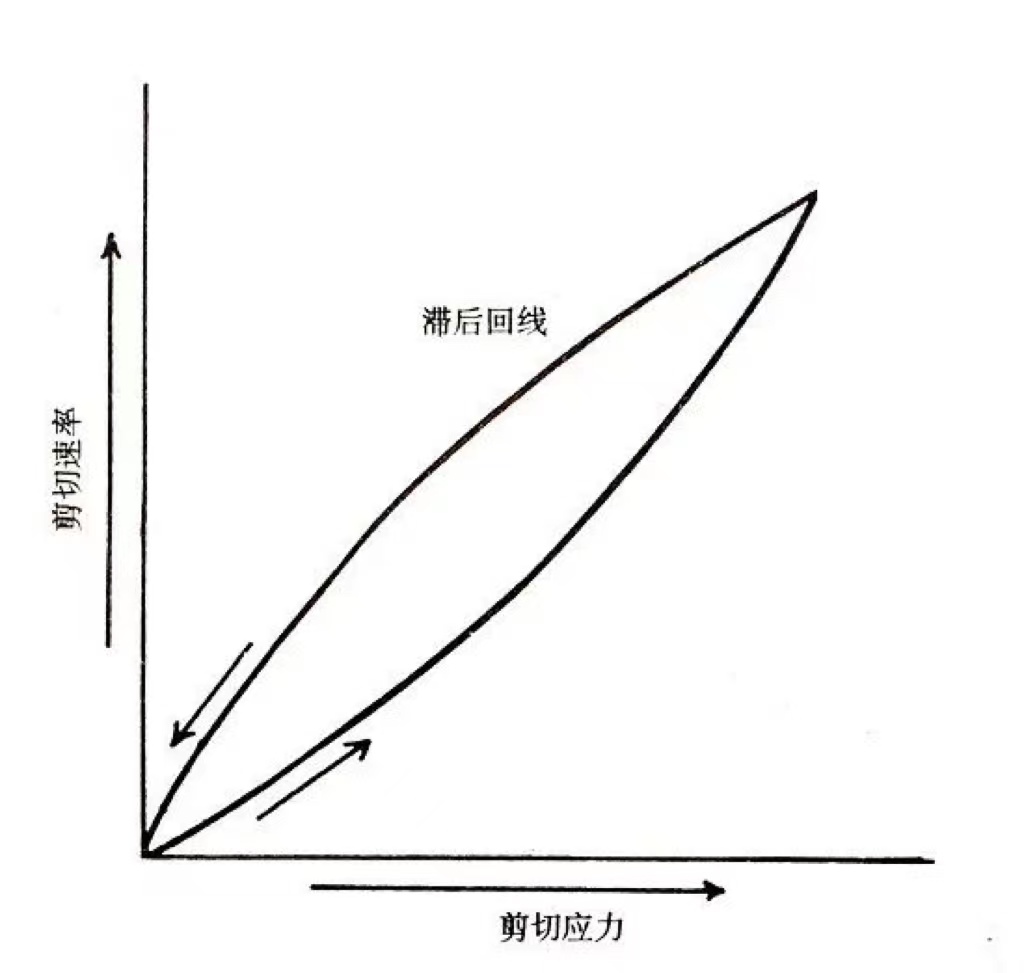

有机触变剂涂料触变性的剪切应力对剪切速率图

对涂料施加剪切速率，从零逐渐连续增加到一定值，再从这个值逐渐减少剪切、直到零值，测定其剪切应力随剪切速率的变化，绘制坐标图可得到剪切应力—剪切速率的封闭曲线，称为触变环。触变环的面积越大则触变性越好，反之则越差。如触变环相当大，表明涂料流变度相对高；例如聚酰胺流变剂，比有机粘土所能达到的程度要高。其所以较高的原因在于此类添加剂的增稠机制——它们是通过大分子的纠缠而增稠的。当遇到剪切时，纠缠分子被相互拽离，粘度因而降低。剪力下降，分子再度纠缠。由于这是一个相对较慢的过程，因此有足够的时间使优良的流动和流平得以发生，而时间又不致长到使流挂失控成为问题。事实上，有机触变剂一般是能够为常规涂料体系均衡提供流动性、流平性和抗流挂性的。有机触变剂也能在具有增稠效率的同时，很有效地提供颜料悬浮性。

另外，可用触变指数来表征涂料的触变性能。触变指数可以用低转速的表观粘度与高转速表观粘度的比值，来反映出涂料在剪切力作用下物理结构被破坏后、恢复原有结构能力的好坏。对于牛顿流体或粘度较小的流体，触变指数是指所测试6r/min的粘度与60r/min的粘度比值。

几乎所有有机触变剂都有对温度敏感的缺点。当把它们投入涂料体系中时，对操作温度和操作时间要严格控制。在成品涂料中，它们对储存温度和施工温度也是较敏感的。

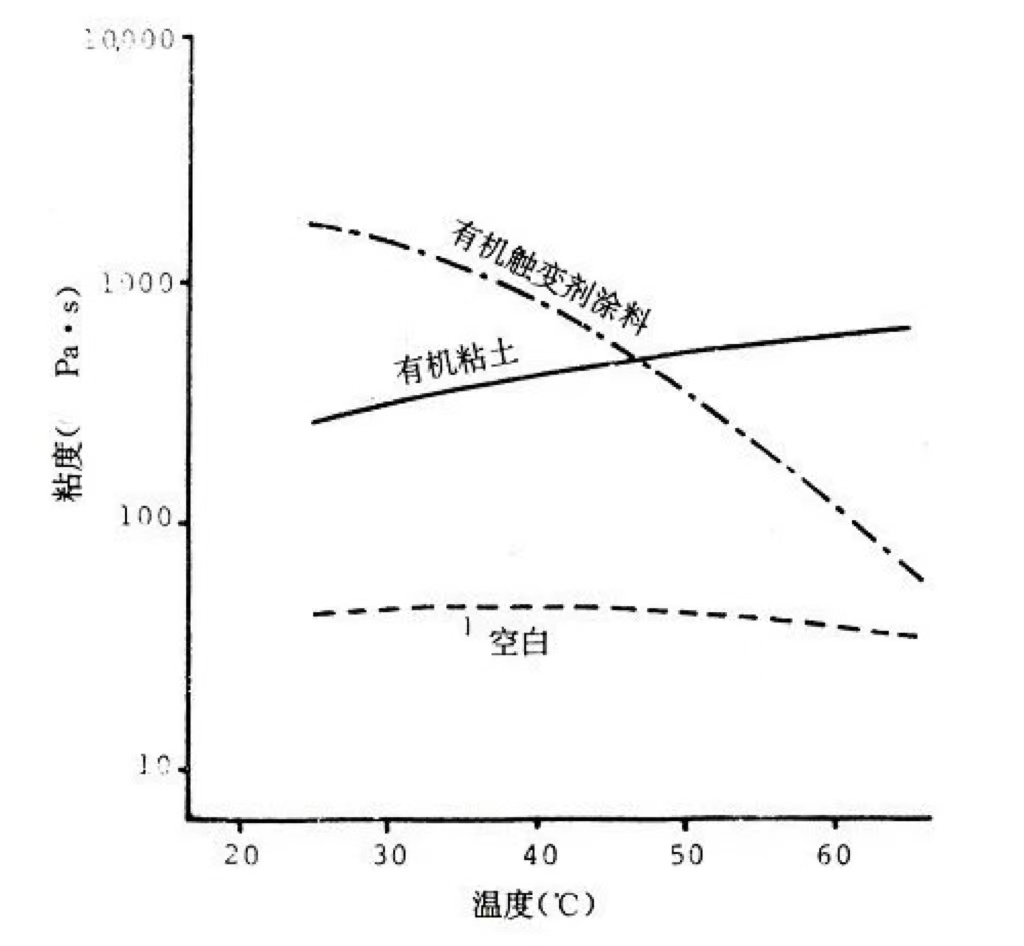

下图所示为一种在醇酸漆中的有机触变剂的温度/粘度曲线(粘度在0.01s^-1剪率下测定)。

空白对比漆与试样漆之唯一差别在于在前者中未加流变添加剂，试样漆中加有大约1%的高温型有机触变剂。如果试样漆的效率不因温度而变化，则两条曲线的距离应是相同的。

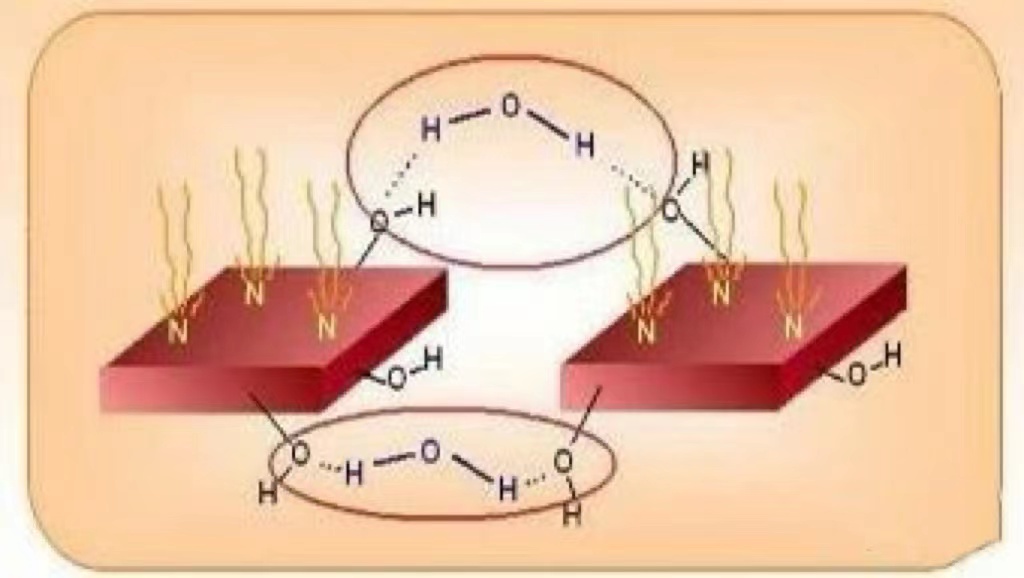

但在本例中，随着温度的升高，两条曲线趋近了，这表明，随着系统温度的提高，有机触变剂的效率在下降。到60℃增稠效果所存甚微。与之相对照，有机粘土的曲线随温度升高而有所膨胀，这表明，有机粘土效率随温度升高而加大。

 改性蜡类的有机触变剂如聚乙烯蜡、聚酰胺蜡，具有优异的防沉性、抗流挂性及流平性能。但选用时应特别注意其热稳定性，超过60℃高温可能存在部分融化现象，当温度降低后会析出结晶，造成涂料返粗问题；例如，涂料制造过程中的砂磨机研磨工艺，机芯温度瞬间或局部偏高；涂料高速分散开粉工艺过程，无夹套水冷配套、缸芯温度局部偏高；密闭集装箱高温季节长途陆运或过赤道海运，使涂料产品饱经高低温冲击等等。
